数传定位DTU通讯板

产品简介

• 本产品为无线定位数传输终端，专为能源监控行业应用定制研发。具有远端服务器监测、控制与远程升级功能。支持TCP/IP 、MQTT、UDP连接。
• 本产品可以灵活的实现多种方式接入，安装简单方便。适用于任何串口通讯的单片机数据采集传输系统。可快速将客户有线串口设备转变为无线通讯设备，无需系统开发投入，即可快速接入物联网平台。极大减轻了用户的开发工作量以及维护负荷。
• 本产品采用高性能的Cortex-M0+ 32 位 CPU 处理器，4G LTE 全网通无线通讯模块，GNSS双模定位模块（GPS&北斗三代）， 超强的公网网络覆盖以及支持大容量FLASH存储为产品提供了稳定的、高可靠的运行。

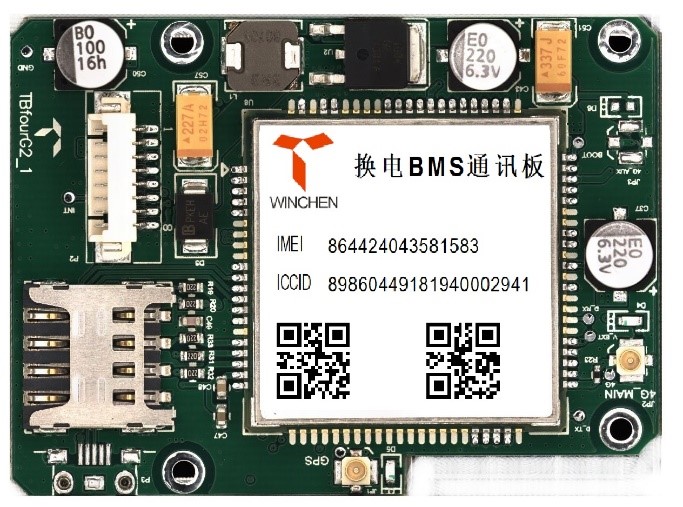

产品布局&接口说明

TOP(H)：5.5mm± 0.1mm BOTTOM(H):2.0mm± 0.1mm           产品尺寸

序号 定义 备注 1 GND   2 VCC Vin 12V 3 NC   4 GND   5 RST   6 INT   7 TXD 连接设备TXD 8 RXD 连接设备RXD P2端子定义

功能特点

1. 支持TCP/IP ,MQTT,DUP FTP链接协议。互联网技术与无线LTE网络结合，支持公网与APN接入。
2. 4G LTE全网通CAT1&CAT4无线传输可选，GNSS&LBS定位。内置Gsensor运动状态检测，状态指示，远程升级数据包续传。
3. 通过上位机配置设备ID、支持IP以及域名登陆服务器；支持多路连接。
4. 可配置心跳包，发送间隔和服务器保持连接；透传非透传传输可选，掉线重连。
5. 支持远程参数配置、轨迹查看，能源状态监测，报警告示。
6. GNSS天线故障检测，通讯异常自诊断

电气参数

1.CPU：32 bit cortex M0+, 128k flash. 16k ram
2.本地存储：2M bit SPI  FLASH
3.GNSS 定位：Beidou&GPS双模，水平位置精度<2.5m CEP @130dBm

灵敏度：-165dBm(跟踪)
            -156dBm(重获)
            -148dBm(搜获)

定位时间：

TTFF(开阔空间)  <35S typ@-130dBm  冷启动
TTFF(开阔空间) <1S  typ@-130dBm   热启动

4.Gsensor：  检测移动/静止状态

5.卡槽类型：  Mirco SIM卡，支持物联网卡

6.网络制式：  LTE-FDD：B1.B3.B5.B8

LTE-TDD:B34.B38.B39.B40.B41

UMTS/HSDPA/HSPA+:B1.B8

GSM:900/1800MHZ

7.  电气特性

• 输入电压：11~14VDC
• 额定电流：≤300mA
• 待机电流：动态≤40ma, 静态≤ 30ma, 存储≤ 20ma
• 工作温度：-40℃~80℃
• 工作湿度：≤95%RH

8.  LED状态显示，D4—网络状态指示灯；D5—GNSS定位状态指示灯

D4网络状态指示说明

1. 每隔 5s 连续 闪烁4次---设备开机, 正在登陆 4G 网络
2. 每隔 5s 连续 闪烁3次---已登陆运营商网络, 正尝试连接IoT平台
3. 每隔 5s 连续 闪烁2次---已连接 IoT 平台, 正尝试连续发送登陆请求。
4. 每隔 5s         闪烁1次---成功连接, 正常定时上报属性数据包。
5. 每隔 10s       闪烁1次---当前状态为存储状态

D5 GNSS定位状态指示说明

1. 隔5s闪3次---  未定位.
2. 隔5s闪1次---  定位.
3. 隔5s闪2次---  AGPS定位
4. 隔10s闪1次---固定位置上报
